Если нет ступенчатого аттенюатора, а есть кейс аттенюаторов или несколько аттенюаторов. Простите за такой кликбейтный заголовок, публикация из серии “база” — простая, но важная с точки зрения понимания физики процессов информация. Расскажем простой метод, с помощью которого можно добиться нестандартных значений ослабления.
Так как аттенюатор – пассивный резистивный элемент, то по аналогии со сложением значений сопротивлений при последовательном соединении резисторов, значения ослаблений аттенюаторов также складываются при их последовательном соединении.

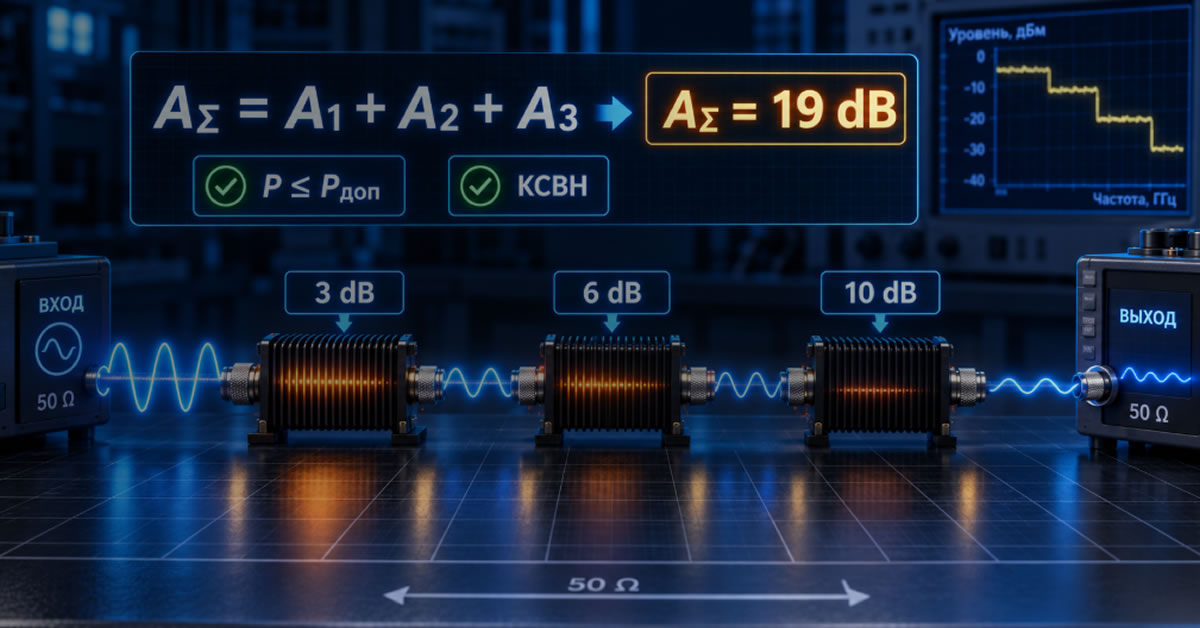

Такое соединение аттенюаторов называется каскадным. Т.е. если используются аттенюаторы с ослаблением 1, 6, 20 дБ, при каскадном соединении аттенюаторов общее ослабление составит 27 дБ.
Важно учитывать, что при этом мощность всей системы не складывается из мощностей каждого отдельного аттенюатора. Если средняя мощность всех аттенюаторов равна (например, 50 Вт), то общая мощность системы соответствует мощности одного аттенюатора (также 50 Вт). Если мощность различна, то самый мощный аттенюатор необходимо устанавливать первым в каскаде, чтобы основная мощность поглощалась первым звеном.
Также следует учесть то, что рабочий диапазон частот ограничен минимальным значением полосы частот аттенюатора в системе. Если в каскаде применяются аттенюаторы с рабочим диапазоном частот 0-4 ГГц, 0-6 ГГц, 0-18 ГГц, то гарантированное ослабление сигнала без искажений возможно в диапазоне частот 0-4 ГГц.
И, конечно, необходимо правильно подключать аттенюаторы: не путать входной и выходной разъемы.
Таким образом, если в вашем распоряжении есть аттенюаторы с различными уровнями ослабления, с помощью их каскадного соединения можно добиться нестандартных значений ослабления. Например, с помощью нашего кейса аттенюаторов, в котором 7 моделей на 50 Вт, можно добиться максимального ослабления 111 дБ. При этом частота сигнала может достигать 18 ГГц.
